如何為您的研究選擇合適的放大器可能是一項具有挑戰性的工作。在不考慮具體需要的情況下，您可以從技術和可用性方面進行選擇。
在本文中，我們首先介紹什么是腦電的放大器，接著介紹所有Brain Products EEG放大器的主要特點。
什么是腦電放大器
腦電圖（EEG）是對大腦電活動的非侵入性測量。當大腦中許多神經元同步激活時，在頭皮（即腦組織、顱骨、肌肉、皮膚）水平上能夠檢測到同時突觸后電位之和所產生的總電位。為了測量這個信號，使用表面電極來記錄大腦的電活動，同時也需要一個放大器來放大、轉換并將信號傳輸?shù)接涗浶盘柕碾娔X，以便進一步處理和保存。
腦電放大器的工作原理可以用幾個步驟來總結：
1、首先，系統將輸入信號視為兩個電極之間的電位差（μV）（即差分記錄原理），因此接地電極（GND）通常用作主要參考。但是，為了避免來自放大器內部接地電路的非生理噪聲的影響，通常選擇另一個電極作為所有通道（即在線參考通道或REF）的基線。因此，實際輸入的信號是每個EEG通道和在線REF之間的電勢差。
2、接著信號通過放大器內的一個（或是兩個）硬件濾波器。測量的信號實際上可能包含模數轉換器（ADC）無法處理的非常高的頻率，因此需要事先用低通（或高切）濾波器排除這些頻率。此外，一些放大器可能具有第二個高通（或低切）濾波器，以去除非常低的頻率；如果不進行濾波，所有低至0 Hz （DC）的頻率都會傳遞到ADC。
3、然后將濾波后的信號放大，并由ADC從模擬信號轉換為計算機能夠進行處理的數字信號。
4、最后將數字信號傳輸?shù)接涗涬娔X進行進一步處理并最終保存。
BP放大器簡介
BP所有的放大器都能與數據記錄的綜合軟件——BrainVision Recorder一起使用。它能夠自定義所有的記錄設置（例如，采樣率，通道總數和布局，數字端口等），通過電極在線記錄數據，并最終保存在記錄電腦上。由于遠程數據訪問（RDA）選項的存在，BrainVision Recorder還能將信號以數據流的形式傳輸?shù)饺魏蔚谌綉?yīng)用程序（例如，MATLAB?，C， c++等）。
接下來介紹一下BP的每一個放大器的突出特點。
實驗室解決方案
1、actiCHamp Plus
actiCHamp Plus是目前最先進的解決方案。最新一代的Plus可以使用主動或者被動電極記錄數據。
actiCHamp Plus由一個可充電的鋰離子（Li-ion）電池供電，稱為PowerUnit（圖1底部），作為一個可擴展的單基座單元（圖1，頂部單元的上面板），可以配備多達5個32通道的EEG模塊（即最多可達160通道）。前面板有8個輔助（AUX）輸入通道，可與EEG同時記錄多種生理信號。記錄的數據通過USB傳輸?shù)接涗浀挠嬎銠C，并進行保存。
注意
actiCHamp由上一代稱為actiPOWER的電池供電。新改進的PowerUnit提供更長的記錄時間和緩慢的恒定放電率，能夠提供更好的研究體驗。

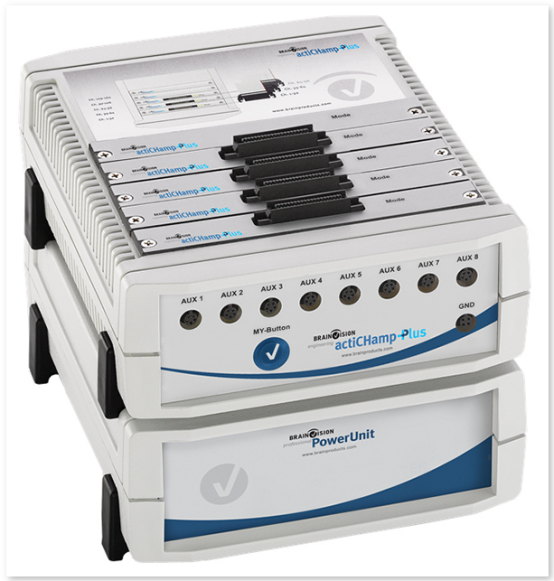

圖1 128通道actiCHamp Plus放大器與PowerUnit（可充電電池）
2、BrainAmp系列
作為Brain Products推出的第一個放大器系列之一，BrainAmp系列迅速成為EEG實驗室的金標準，并為數千出版物做出了貢獻。該系列包括4個單極EEG和2個雙極EXG放大器，它們的技術特征不同，與MR環境的兼容性也不同。
這些腦電有32個通道，由一個可充電的鉛酸電池供電。在實驗室設置中最多可記錄256個EEG通道，而在MR內可以獲得多達128個EEG通道的數據。
BrainAmp系列放大器與無源電極一起工作，但由于特定的適配器，現在也可以將它們與主動電極相結合（即，通過actiCAP ControlBox II）。
如果您想記錄外周生理信號，您可以使用選配的EXG放大器單元與EXG AUX Box（8個防觸控雙極和8個AUX輸入通道）。數據通過雙光纖電纜記錄并傳輸?shù)紹rainAmp USB 2適配器（BUA），這是一個中間接口，可以同步來自所有連接的BrainAmp放大器的數據流，以便隨后通過USB傳輸?shù)接涗浻嬎銠C。

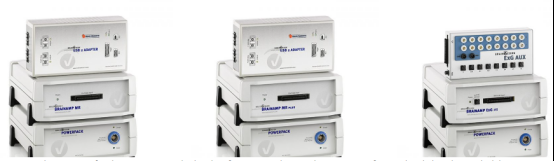

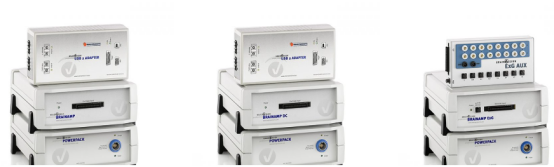

圖2 BrainAmp系列。用于腦電圖記錄的BrainAmp標準和直流，以及用于實驗室環境中的BrainAmp EXG。BrainAmp MR和MR plus用于核磁環境下的腦電圖記錄，BrainAmp EXG MR用于核磁環境下的生理信號記錄
移動和可穿戴解決方案
1、移動和可穿戴解決方案
LiveAmp是為無線記錄的需求而設計的。數據可以通過無線協議傳輸?shù)接涗涬娔X或直接保存在可交換存儲卡上。LiveAmp有多種可升級的通道數版本（即8、16、32和64），由內部鋰離子可充電電池供電，可使用時長約為4小時（取決于記錄方式和電極技術）。
LiveAmp兼容主動和被動電極技術，還有一個內置的3D加速度計，用于記錄三維空間中的運動加速度。
此外，如果您需要記錄外周生理信號或用更復雜的觸發器標記多個事件（高達8位），您可以通過連接傳感器和觸發器擴展（STE）來擴展放大器。
圖3 LiveAmp無線便攜式腦電
2、一體化和通用設計：CGX Quick系統
新一代Quick系統是最先進的無線干電極腦電，是由Brain Products和CGX合作研發的新產品。它們是一種一體化的解決方案，即集成放大器現在位于左耳，可充電電池位于右耳，使設備更加平衡。
新的Flex傳感器設計包括更小的尖端和電極以及更穩固的電極連接支臂，共同確保更高的舒適性、穩定性和數據質量。這款腦電儀采用了通用設計，即適合52厘米到62厘米的頭部尺寸（即青少年到成年人）。此外，每個Sensor Pod中都嵌入了LED阻抗顯示器（Brain Products的專利技術），以獲得更好的用戶體驗和更快的準備時間。Quick系統有20和32通道版本。
您可以通過使用AIM生理記錄儀將您的腦電圖記錄與其他模式結合起來，AIM生理記錄儀配備6個雙極和2個AUX輸入通道，用于測量EXG（即EMG， ECG）， GSR，呼吸，心率（HR），脈搏和SpO2。此外，高達16位的硬件無線觸發器可以將觸發信號傳輸?shù)饺魏蜟GX設備，該設備接受來自不同來源的輸入信號（例如，光和音頻傳感器，麥克風，USB， TTL等）。
Quick系統和AIM生理記錄儀都可以與CGX的BrainVision Recorder以及CGX共同進行數據采集。

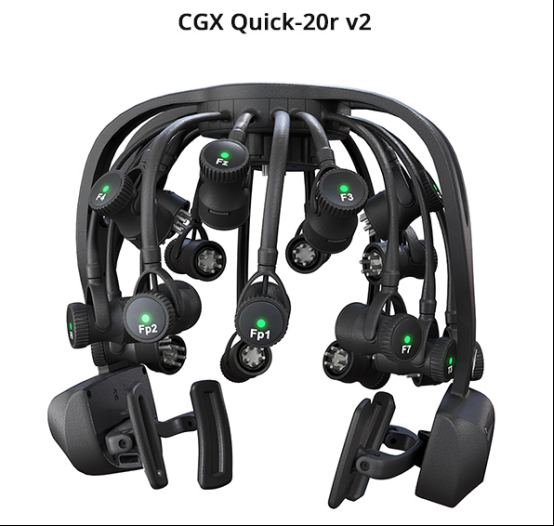

圖4 CGX Quick-20r v2
3、高密度和無線：CGX mobile系統
GX mobile系統是一種高密度無線便攜腦電系統，可提供72（圖5）或128個基于凝膠的有源通道。該系統是可移動的：它帶有一個線束，配備了一個電極束Breakout Box。這個小放大器由可充電鋰離子電池供電，可以連接到接線盒上。電極線被捆綁在一起成為一個單一的電纜樹，從同一個分線盒中出來。
與Quick系統一樣，您可以將放大器與AIM生理記錄儀相結合，并通過wireless StimTrigger接收無線觸發信號。
注意
CGX移動系統僅與CGX采集軟件一起工作。
CGX快速和移動系統電極數量都是固定的，不能改變。

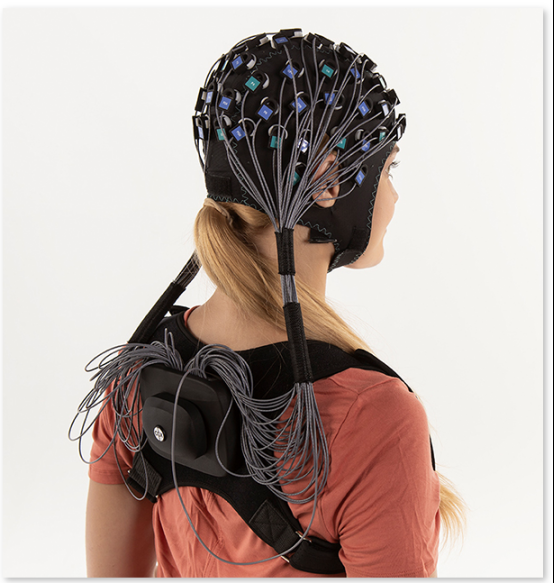

圖5:CGX Mobile 72
